Faites glisser pour tourner à 360°, monter et descendre
jusqu’à 58 m3/h
15-500 microns
2 Tailles
Sa taille et son poids réduit lui permettent d’être installé très rapidement dans des endroits exigus.
Il convient parfaitement pour les petits circuits fermés, les laboratoires, les stations d’essais etc…
Construit entièrement en matériaux inoxydable ou plastique technique, il est insensible à la corrosion.
Son tambour de 60 cm de diamètre tourne à 8 tours/min.
Filtres à tambour – Filtres à Tambour Série 60
VARIATIONS DU PRODUIT

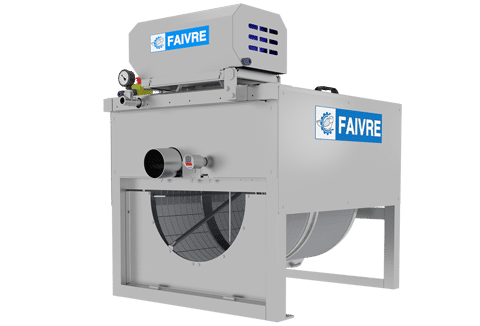

BÂTI

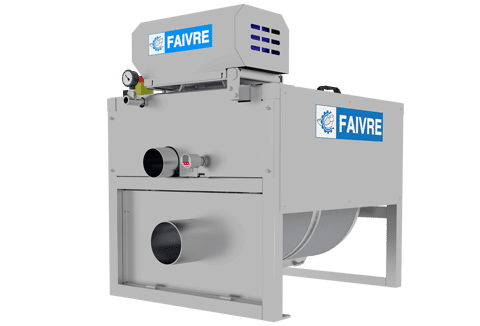

ARRIVÉE PAR TUYAU

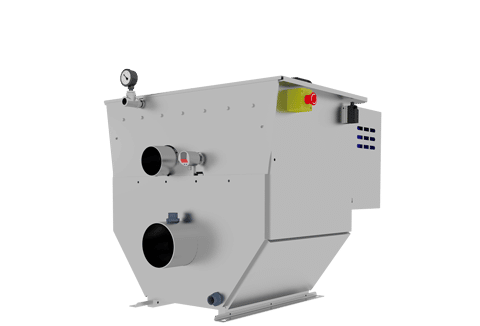

CUVE INOX

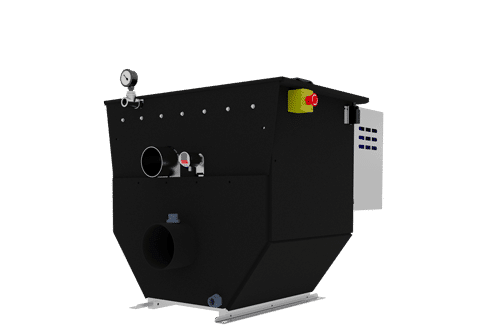

CUVE PEHD
Filtres à tambour – Filtres à Tambour Série 60
DESCRIPTION DU PRODUIT
BDS sytème simple, fiable et robuste.
Les filtres à tambour Rotoclean 60 bénéficient du système BDS (Belt Drive & Support system). Le moteur, idéalement placé sur le dessus du filtre à tambour, entraine et supporte le tambour avec une ou plusieurs courroies.
En 20 ans d’expérience ce système à montré tous ses avantages :
– Démarrage souple par nature (ne nécessite pas de soft start avec un variateur de fréquence)
– Fiabilité dans le temps (plus de 5 ans sans maintenance)
– Transmission ne casse pas en cas de blocage du tambour (par exemple : si un objet rentre dans le tambour)
Principe de fonctionnement d’un filtre Rotoclean.
Le principe de fonctionnement est simple : le liquide à filtrer est déversé dans un tambour rotatif. Ce tambour est composé à sa périphérie de solides plaques recouvertes de toile Inox. Les impuretés plus grosses que les perforations sont piégées contre la face intérieure des plaques filtrantes. Le tambour tourne lentement (3 à 8 t/m, suivant modèle) et entraîne les impuretés hors de l’eau. Une rampe de rinçage située au sommet du tambour, nettoie alors les plaques pour évacuer les impuretés dans le canal de sortie des boues. Les filtres FAIVRE ont été conçus pour résister à toute corrosion, car ils sont entièrement construits en Inox et PEHD. Les filtres à tambour FAIVRE comportent peu de pièces en mouvement grâce à leur système exclusif de rotation et suspension du tambour par courroies (BDS System). La maintenance est très réduite. La force de ces filtres réside dans les plaques de filtration. Construites selon un procédé unique, elles se remplacent en quelques minutes grâce à un système de fixation exclusif. Nous vous proposons donc une gamme complète de filtres performants, robustes et économiques à l’utilisation.
Construction en inox de haute qualité.
Utilisation exclusive d’inox de haute qualité fabriqué dans le nord de l’Europe.
– Inox AISI 304L (4301) pour eau douce en standard
– Inox AISI 316L (4404) pour eau de mer en standard
– Inox DUPLEX (2205), SUPER DUPLEX (2507), HDPE et Titane pour eau de mer chaude.
Les CCPU de la matière constituant votre commande de filtre peuvent vous être fourni sur demande.
Rampe de rinçage avec consommation d’eau et pression optimisée.
Le filtre à tambour Rotoclean Série 60 n’a que 4 buses ou 8 buses de rinçage, cela lui permet d’économiser de l’eau de rinçage.
Cette économie est appréciable dans les petits circuits fermés ou ce filtre est souvent utilisé.
De plus la pression des buses à été optimisée afin d’obtenir un rinçage parfait des toiles sans les abimer.
Filtres à tambour – Filtres à Tambour Série 60

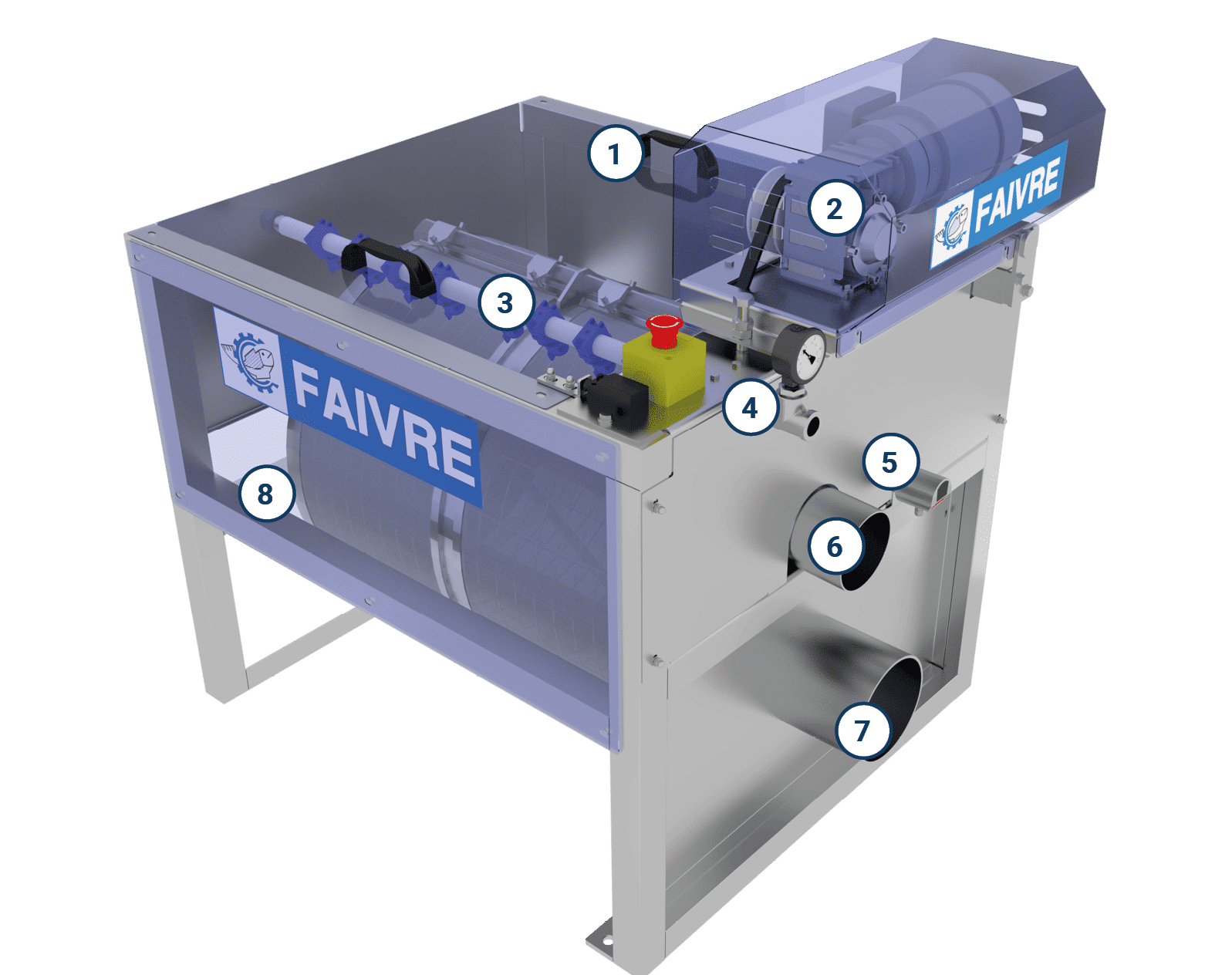

CARACTÉRISTIQUES DU PRODUIT
- Capot amovible
- Moto-réducteur
- Rampe de rinçage
- Connexion de la rampe de rinçage avec manomètre de pression
- Sonde de niveau (option)
- Tuyau de sortie des boues
- Entrée d’eau
- Tambour Inox
Filtres à tambour – Filtres à Tambour Série 60
OPTIONS DU PRODUIT
Pompe de rinçage.
Pompe verticale utilisée pour le nettoyage des mailles filtrantes. Cette pompe est relié à la rampe de dé-colmatage du filtre.
Sa pression est calculée de façon à être adaptée à la maille du filtre.
La pompe est livrée avec tous les accessoires de raccordement au filtre à tambour.
Boitier de contrôle.
Le boîtier de contrôle est livré en option . Il permet un contrôle et une sécurité optimale pour tous nos filtres à tambour.
Pour la sécurité des personnes le boitier est composé de :
– 1 sectionneur cadenassable.
– 2 arrêts d’urgence dont 1 en façade du coffret, 1 autre arrêt d’urgence est positionné sur le filtre à tambour.
– 1 détecteur de courant à déclenchement rapide est aussi intégré dans le coffret. Ce détecteur de courant permet d’arrêter instantanément le filtre au cas ou le filtre viendrait à bloquer soudainement. (ce qui peut arriver quand un corps étranger trop gros rentre dans le filtre avec l’eau)
Pour la sécurité du matériel le boitier est composé de :
– 1 Bloc disjoncteur pour l’alimentation de l’armoire.
– 2 Disjoncteurs thermique pour la protection du moteur du filtre à tambour et du moteur de la pompe de rinçage.
Le boîtier de contrôle est livré avec :
– 5m câble pour l’alimentation.
– 10m câble avec connecteur M23 pour connecter facilement le moteur du tambour, la pompe de rinçage, l’arrêt d’urgence et le contacteur de sécurité capots.
– 10m de câble avec un connecteur M12 pour connecter facilement le radar de niveau d’eau.
Ref. :
-FTC001-EAS alimentation en 3×200-230-400-440-480-575V 50Hz/60Hz
Sonde de niveau et (ou) Timer
Une sonde de niveau et un timer sont 2 options possibles afin de contrôler le fonctionnement du filtre à tambour.
La sonde niveau est un radar performant qui ne prend en compte que le niveau du liquide et qui n’est pas perturbée par la mousse en surface du liquide filtré.
Le timer permet la mise marche et l’arrêt du tambour suivant une programmation simple sur le composant à l’intérieur de l’armoire à l’aide d’un tournevis.
Ces deux options sont disponibles séparément ou ensemble sur les coffrets, merci de le préciser à la commande.
Ref. :
– FTDSN4 Radar de niveau LR2050
– FTDT01 Timer pour armoire FTC001-EAS
Filtres à tambour – Filtres à Tambour Série 60
DOCUMENTATIONS TÉLÉCHARGEABLES
Cliquez sur la langue de votre choix pour télécharger la brochure au format pdf.
Cliquez sur la langue de votre choix pour télécharger la fiche au format pdf.
Plans
Ø80
- FT08000B.PDF
- FT08000C.PDF
- FT08000C_CONVOYEUR.PDF
- FT08000C_Ø315.PDF
- FT08000N_Ø200.PDF
- FT08000N_Ø250.PDF
- FT08000N_Ø315.PDF
- FT08000P_Ø200.PDF
- FT08000P_Ø250.PDF
- FT08000P_Ø315.PDF
Ø200
